Elektroinstallation auf neuestem Stand – der Plan macht den Unterschied

Ob Neubau oder Sanierung – es kommt nicht nur auf Farbe und Inneneinrichtung an: Ausschlaggebend ist, die Elektroinstallation auf die individuellen Gewohnheiten und Anforderungen der jeweiligen Bewohner auszurichten. Damit es nicht zur Überlastung von Stromkreisen bei gleichzeitigem Betrieb von leistungsstarken Elektrogeräten kommt oder zu einem vermehrten Einsatz von Steckerleisten, muss man sich grundsätzlich einige elementare Fragen stellen. Wir erklären, was beim Thema Planung von Elektroinstallationen zu beachten ist!

Einige wichtige Fragen sollte man rechtzeitig beachten und für sich beantworten. Sie helfen dabei, die beteiligten Fachleute und Handwerker zu briefen. Zudem sind diese Fragen wichtige Grundlage für Architekten, Bauträger oder den Elektrofachbetrieb, um die Elektroinfrastruktur und die Umsetzung fachgerecht anlegen können.

Checkliste: Die 7 wichtigsten Fragen für die Anforderungen an die Elektroinstallationen:

  1. In welchem Raum betreibe ich welche Elektrogeräte?
  2. Wo sollen Lichtquellen angebracht werden (sowohl fest installiert als auch über Steckdosen)?
  3. Wo werden Fernseher, Computer oder Telefonanschlüsse benötigt?
  4. Wo sollen Schalter oder Kontrollmodule für Smart-Home-Funktionalitäten angebracht werden?
  5. Wo werden in der Regel mobile Geräte aufgeladen und sollen dafür spezielle Steckdosen mit USB-Anschlüssen eingebaut werden?
  6. Benötigt man einen Unterdruckwächter, der mit der Dunstabzugshaube in Verbindung stehen muss?
  7. Wie wird die Außenbeleuchtung geschaltet?

Danach entscheidet sich dann:

  • die Anzahl der Stromkreise
  • die Anzahl der Steckdosen
  • die Anzahl der Leuchtenanschlüsse
  • die Anzahl der TV- und Kommunikationsanschlüsse
  • die Vorbereitung der Elektroinstallationen für Smart-Home-Funktionalitäten wie zum Beispiel Multi-Room-Audiosysteme, elektrische Rollladensteuerung, Alarmanlage

Der Grundriss: Spielwiese für die Planung der Elektroinstallationen

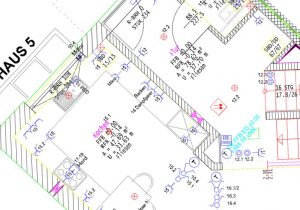

Beispiel eines Elektroinstallations-Plans für Küche und angrenzende Räume

Die Planung wird anhand eines vorliegenden und möglichst exakten Bauplans oder Grundrisses des Hauses oder der Wohnung vorgenommen – entweder im Original oder am Computer mit entsprechender Grundriss-Software.

Informationen zu Türen mit Öffnungsrichtung, zu Fenstern und zu Treppen, Stufen und Kaminen sollten darin vermerkt sein.

Ideal ist zudem, wenn man in den Grundriss auch die wichtigsten Einrichtungsgegenstände so platziert, wie sie später auch in den Räumen stehen sollen.

Hat man all diese Informationen vorliegen, kann man mit festgelegten Zeichen die jeweiligen Anschlüsse in den Räumen je nach Bedarf einzeichnen.

Planungsbeispiel 1: Die Küche

Der erste Raum, der geplant wird, ist meist die Küche. Aufgrund der langen Lieferzeiten ist hier ein besonderer Vorlauf nötig ist.

Eine Übersicht hilft beim Geschirrspüler, Herd & Co: Zeichen visualisieren die Elektroinstallationen

Thekenelemente oder Kochinseln, beispielsweise bei einer zum Wohnraum hin offenen Küche, stellen ganz besondere Anforderungen an Leuchtenplanung, Anschlüsse für Öfen, Mikrowelle, Dunstabzug oder Gefrier- und Kühlschrank.

Oft wird die Elektroplanung bei der Bestellung einer neuen Küche bereits vom jeweiligen Küchenstudio in einem bemaßten Plan mit ausgeführt, um die korrekte Umsetzung der Küche zu gewährleisten.

Nicht zu vergessen sind aber die zahlreichen elektrischen Küchenhelfer wie Toaster, Kaffeemaschine, Wasserkocher, Brotschneidemaschine, Mixer, Küchenmaschine, Eierkocher und viele mehr. Damit kommen je nach Küchengröße im Bereich der Arbeitsfläche leicht 6 bis 15 Steckdosen zusammen.

Darüber hinaus kann bei Bedarf auch noch ein Telefonanschluss oder zum Beispiel ein Unterputzradio im Elektroplan der Küche berücksichtigt werden.

Planungsbeispiel 2: Schlafzimmer und Kinderzimmer

Im Schlafzimmer fällt einem zuerst die Beleuchtung rund ums Bett ein. Oft wird der Lichtbedarf durch auf dem Nachtisch stehende Leuchten gedeckt, die über Steckdosen mit dem Netz verbunden sind. Will man Platz sparen, kann man diese Lichtquellen auch als Wandleuchte konzipieren. Dennoch hat man direkt am Bett weiteren Bedarf für Steckdosen: Man denke nur an Radiowecker, das Netzteil eines Telefons oder das Ladekabel.

Auch im Kinderzimmer sind Steckdosen neben dem Bett zu planen. Darüber hinaus ist in diesem Raum besonders Planung mit Weitsicht gefragt: Kleine Kinder werden schneller größer als man denkt  – und entsprechend flexibel muss man den Raum auf die vielfältigen Ansprüche des Nachwuchses vorbereiten. Im Babyalter benötigt man zum Beispiel eine Wärmelampe über der Wickelkommode. Zum Schulanfang einen Schreibtisch mit entsprechenden Anschlüssen für Schreibtischlampe und Computer. Und im Teenager-Alter wollen Telefon und Internetanschluss, HiFi-Anlage und Fernseher ihren Platz und auch den Anschluss ans Stromnetz finden.

Planungsbeispiel 3: Das Wohnzimmer

Auch im Wohnzimmer ist Weitsicht bei den Elektroinstallationen gefragt. 2015 gaben über 50 Prozent der Deutschen in einer TNS-Umfrage an, dass sie Ihr Wohnzimmer neu einrichten wollen, wie die Wirtschaftswoche berichtet hatte. Entsprechend flexibel und großzügig sollte man also die Ausstattung mit Elektroanschlüssen für TV und Telefon halten und nicht an Steckdosen sparen. Wer bereits weiß, wie die Einrichtung platziert werden soll, kann entsprechend auch Lautsprecheranschlüsse zur Vermeidung von lose verlegten Lautsprecherkabeln einplanen und sollte Fernseh-, Internet- und Antennenanschlüsse berücksichtigen!

Planungsbeispiel 4: Das Badezimmer

Bäder werden aktuell immer mehr zu Wellness-Oasen im Eigenheim. Entsprechend haben sich auch die Anforderungen an die Elektroinstallation geändert. Früher musste man neben der Deckenlampe und einer Steckdose für Rasierer und Föhn nicht viel einplanen.. Heute gibt es eine Vielzahl an Geräten und Stromverbrauchern im Badezimmer, die bei der Elektroinstallation sowie der Zahl und Anordnung von Steckdosen zu berücksichtigen sind: Elektrische Zahnbürsten, Anschlüsse für elektrische Handtuchtrockner, Bad-Radio, Föhn, Whirlpool oder die Komforttoilette mit integrierter Bidet-Funktion.

Bei allem Komfort sollte man jedoch nie vergessen, dass durch die hohe Feuchtigkeit in Bädern spezielle Installationsvorschriften existieren. Diese sind in DIN-NormDIN VDE 0100-701:2008-10 festgehalten. So müssen Badewanne und Dusche geerdet sein. Steckdosen oder Schalter dürfen in den Schutzbereichen 0,1 und 2 nicht angebracht werden. Eine Ausnahme können Leuchten mit integriertem Schalter sein, wenn diese die Schutzart der Leuchte nicht herabsetzen.

Smart-Home-Funktionalitäten in der Elektroplanung

Viele Funktionalitäten wie die elektrischen Rollo-Steuerung, Steuerung einzelner Leuchten und Dimmer, Bewegungsmelder mit Kamerafunktion, Multiroom-Audio-Anlagen, die Türkommunikation, die Heizungssteuerung auf Raumebene oder gar die Küchengeräte lassen sich häufig schon zentral vom Smartphone aus über Smart-Home-Systeme wie Homematic IP bequem von überall aus regeln. Ein System wie dieses hat zudem den Vorteil, dass es sowohl festverdrahtet in Häusern und Wohnungen installiert werden kann, jedoch auch als Zwischensteckerlösung flexibel integrierbar ist und bei einem Umzug mitgenommen werden kann.

Wichtig ist bei allen Smart-Home-Installationen die intuitive und leichte Bedienbarkeit sowohl auf dem Handy als auch an den einzelnen Schaltkomponenten. Von Vorteil ist auch, wenn es sich um ein offenes und somit erweiterbares System handelt – denn wer weiß, welche elektrischen Funktionalitäten noch in den nächsten Jahren in unsere Häuser und Wohnungen Einzug halten werden?

Titelbild: Marcus Hofmann / Fotolia

Skizzen: Privat
